自动打孔机操作办法如下：

一、为所要冲孔图案采样，翻开编辑模板保证采样图案中心与界面蓝色十字线中心重合；确认。进入自动加工。

二、检查AC220V电源是否插好，气源是否翻开。

三、对图案有残缺，高遮光或是印刷不够明晰地图案，不能很好冲孔常见处理办法有三种：

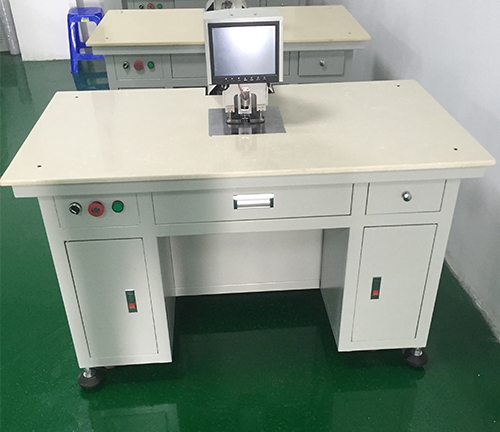

自动打孔机

1.在采样的过程中可调理“亮度”“对比度”“阀值”。“亮度”一般往低值处拉；“对比度”往髙值处拉；“阀值”选择“自动”或是拉动调理图案明晰。

2.翻开“采样参数”打孔机进入靶形参数模板的“采样参数”修改“类似度”值。值越小对冲孔图案要求越低；反之值越高，图案要求越高。

3.对不透光的材料可翻开上光源使用反射光找图采样实施自动冲孔。

四、对图案冲孔偏位常见处理办法有以下三种：

1.偏位方向一致。偏位左边线条可点右箭头，再点击“批改”。确认冲孔图案向右补偿。点一次箭头，批改；自动补偿约0.015mm。

2.偏位方向不确认。可在“采样参数”模板先进行“中心校对”，打孔机再进行“像点校对”，捕获XY像点值Z接近的两个数据，可屡次校对。具体办法 : 翻开“采样参数”模板，勾选“中心像点”，检查“编辑模板”图案是否为所用模具冲出的白色光圆。若不是白色光圆，可用不透光黑色材料放在金属面板上遮光，点“冲孔”，采样;再检查编辑模板调理白色光圈图保证在十字线中心。是可用不透光黑色材料放在金属面板上遮光；勾选“压模”；点“中心校对”三次可呈现“校对成功”，中心校对成功。打孔机黑色遮光换个没有漏光的一边，勾选“中心像点”点“像点校对”可冲出五个白色光圈图；出来一组数据，调查XY的像点值，越接近越好，可屡次操作。不锈钢自动打孔机
